Tuning kołowrotka

Kołowrotki, multiplikatory

@Krystek Archiwum (edytowany 13 lat temu)
27.10.2012 20:07
Witam

Jako że jestem małym majsterkowiczem to zaczynam dłubać przy młynkach.

Na pierwszy ogień idą uchwyty przy korbach.

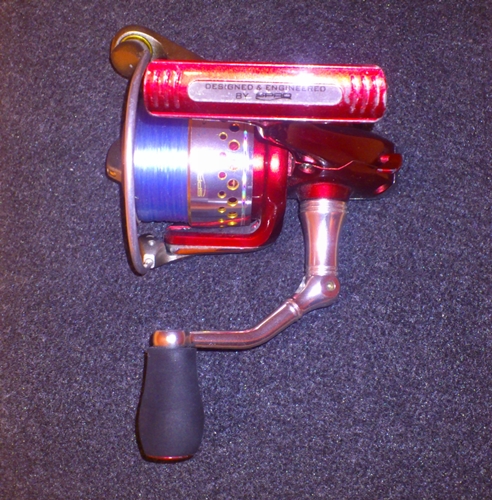

Pierwszy był Spro Red Arc ale na szybko robiona rączka nie wyszła efektownie a łowić na coś trzeba. Więc postanowiłem dłubać dalej przy tych korbach. Dziś podrzucił mi swój młynek grisha, żeby mu wymienić uchwyt na jakiś nowy.

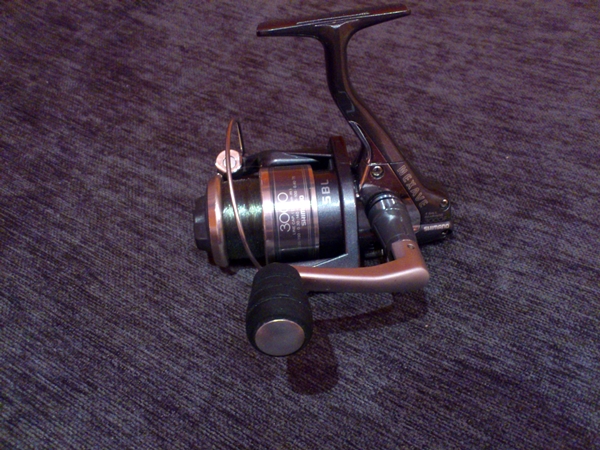

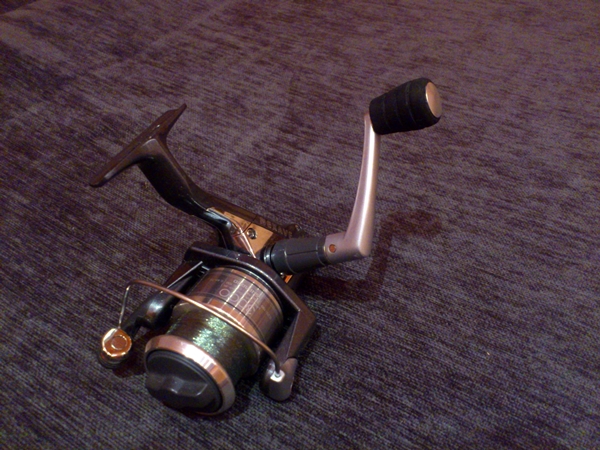

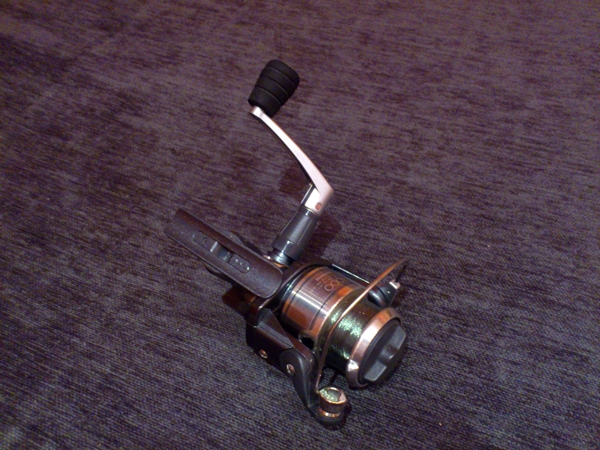

Oto efekt:

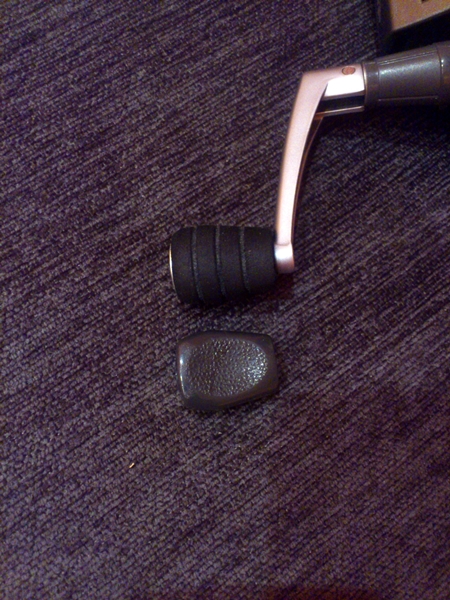

Stary i nowy uchwyt

Jest on wykonany z pianki EVA, tzw. ciepły uchwyt.
Śruba zaślepiona jest aluminiowym kapselkiem.

Będą też robione z korkogumu i wszystkiego co mi w rękę wpadnie i da się obrobić na wiertarce/tokarce.
21301 wyświetleń 18 odpowiedzi

Odpowiedzi

18 odpowiedzi · 21,301 wyświetleń

Idź do ostatniej odpowiedzi
27.10.2012 20:26 · Odpowiedź #39120
genialna robota Krystian 😎 staruszka nexave po tym face liftingu korby wygląda teraz jak twin power CI4 😄
27.10.2012 20:45 · Odpowiedź #39121
Dobra robota Krystian, Matusiak czuje oddech konkurencji :-)

Swoją drogą- uchwyt z tej piany to bardzo fajny patencik, aż się dziwie, że shimano dopiero teraz na to wpadło :-)
30.10.2012 19:55 · Odpowiedź #39361
Nieźle 👍
Krystek skąd można taki kapselek alu. wyczarować?
30.10.2012 20:29 · Odpowiedź #39367
Ładny uchwyt, ja jednak wolę drewniane. Właśnie robię do swojego seido drewniany uchwyt z wykorzystaniem oryginalnych elementów mocujących.
@Krystek (edytowany 13 lat temu)
30.10.2012 21:07 · Odpowiedź #39368

Nieźle 👍
Krystek skąd można taki kapselek alu. wyczarować?


Kapselek to nic innego jak zaślepka do śruby :P Polecam google (grafika) i hasło: zaślepka aluminiowa
znajdziesz łatwo 👍
Ewentualnie kliknij---> ZAŚLEPKA


Ładny uchwyt, ja jednak wolę drewniane. Właśnie robię do swojego seido drewniany uchwyt z wykorzystaniem oryginalnych elementów mocujących.


Z drewna też będą, impregnowane i lakierowane tylko na obecną chwilę czasu nie mam. Myślę że będę działał z tym od soboty. Orginalne elementy mocujące też wykorzystuję chyba że trzeba coś dorabiać.
@Krystek (edytowany 13 lat temu)
02.11.2012 21:25 · Odpowiedź #39506
Witam ponownie.

Czas rozwijać temat. Narazie działam w piance ale z biegiem czasu będą knoby z drzewa.
Teraz (dzisiaj) wznowiłem pracę nad swoim młynkiem, dokończyłem co zostawiłem.

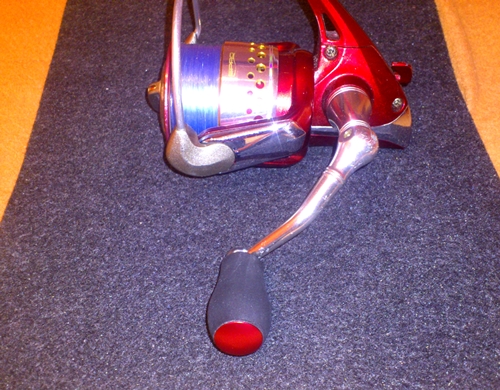

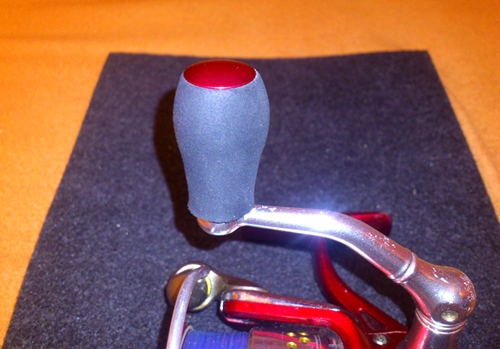

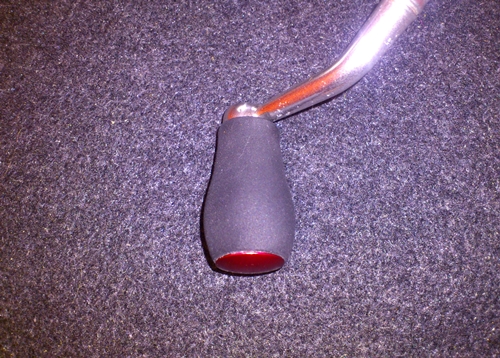

Knob na nowym rdzeniu (rdzeń z rurki aluminiowej), nowe łożyska, aluminiowy kapsel pod kolor .

Zdjęcia nie oddają realistycznego koloru, w świetle dziennym wygląda rewelacyjnie. Kształt na wzór knoba z Shimano :P Bez nacięć/rowków.

Dziękuje za uwagę i pozdrawiam 👋

04.11.2012 16:09 · Odpowiedź #39547
Bardzo ciekawy pomysł.Inne młynki też obdarzasz takimi nowinkami??
04.11.2012 19:23 · Odpowiedź #39559

Bardzo ciekawy pomysł.Inne młynki też obdarzasz takimi nowinkami??

Królu dopiero dwa zaprezentowane młynki dostały nowy uchwyt. Prosta konstrukcja była w shimano, w spro już musiałem robić po swojemu środek uchwytu. Uchwyt jest osadzony na rurce aluminiowej, w której są dwa łożyska i orginalny trzpień od rączki. Dziura zaślepiona jest kapslem aluminiowym wciśniętym w rurkę aluminiową i dodatkowo żeby uszczelnić kapsel jest osadzony też na kleju.

Zależy o jaki młynek chodzi, czy ma łożyska w uchwycie. Musiałbym obejrzeć rączkę. Propouję zabrać rączkę na spotkanie Wigilijne i ocenimy stopień trudności :P wykonania.
Dodam tylko że w moim spro ten uchwyt był robiony na szybko, miało być jedno łożysko z kołnierzem ale nie dotarło na czas więc są wstawione zostały dwa w środek. Z kołnierzem miało być wstawione między pianką a ramieniem korbki.
04.11.2012 21:40 · Odpowiedź #39569
Napisze teraz żebyś mógł pomyslec nad projektem.TP 3000 podwójna rączka i Zauber 4000:)
@Krystek (edytowany 13 lat temu)
04.11.2012 21:51 · Odpowiedź #39571

Napisze teraz żebyś mógł pomyslec nad projektem.TP 3000 podwójna rączka i Zauber 4000:)


Od Bayron-a mam trzpień który jest taki sam jak w Zauberku. Także już mogę coś kombinować. Najlepiej jakbym całą rączkę miał u siebie, odkręciłbym knoba i wytoczył z pianki coś na wzór swojego uchwytu chyba że są jakieś życenia specialne. Mogę zastosować orginalne łożyska które będą w starym uchwycie. Na Wigilję weź ze sobą rączki.

Co do Shimano to nie wiem jak wygląda trzpień oraz co ma w środku uchwyt, trzeba obejrzeć.
05.11.2012 05:08 · Odpowiedź #39576


Napisze teraz żebyś mógł pomyslec nad projektem.TP 3000 podwójna rączka i Zauber 4000:)


... i wytoczył z pianki coś na wzór swojego uchwytu chyba że są jakieś życenia specialne. ...


Bardziej stosowne będzie coś na wzór berła , ewentualnie korony 😄
Masz talent Krystek ...
@Mariano (edytowany 13 lat temu)
05.11.2012 15:35 · Odpowiedź #39599
Jedno berło w domu w odpowiednim miejscu juz jest także w moich klamotach nie przewiduję😄 Pozatym takie różne wygibasy to tylko rozpraszają i nie czuć sandaczowych pstryków:)

Mogę Krystian ewentualnie zrobić jakieś fotki poglądowe żebyś sobie mógł looknąć mniej więcej co i jak:)
21.11.2012 09:05 · Odpowiedź #40068
@Królu Tarcho

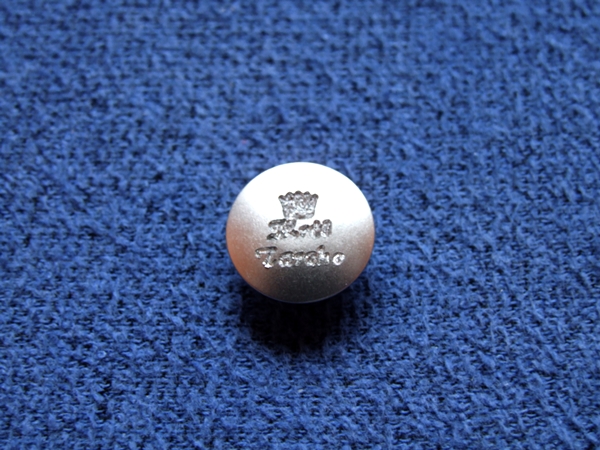

Niestety ale grawerowanie nie wyszło, chyba źle ustawili maszynę.

@Mariano (edytowany 13 lat temu)
21.11.2012 13:33 · Odpowiedź #40077

@Królu Tarcho

Niestety ale grawerowanie nie wyszło, chyba źle ustawili maszynę.



Na upartego by odczytał ale zapewne nie taki miałeś zamysł finalny tego projektu.No cóż,pewnych rzeczy chyba nieda się zrobic profesjonalnie:bezradny: Ale dziękuję za chęć i jak juz sie dobierzesz do moich młynków to niech będzie i taki kapselek:)
21.11.2012 21:42 · Odpowiedź #40101

Na upartego by odczytał


Coś tam widać ale nie jest to dobrze zrobione, ja osobiście nie jestem zadowolony.

21.11.2012 11:20 · Odpowiedź #40073
@Krystek -> z tego co widziałeś w jednym z młynków które są u Ciebie brakuje tego dekielka na obudowie :) Jest jakaś farba (lub inny patent) by zakryć to miejsce ... Kulawo wyglądają te resztki kleju :dobani:
21.11.2012 11:26 · Odpowiedź #40074

@Krystek -> z tego co widziałeś w jednym z młynków które są u Ciebie brakuje tego dekielka na obudowie :) Jest jakaś farba (lub inny patent) by zakryć to miejsce ... Kulawo wyglądają te resztki kleju :dobani:


Spoko, cos się wymyśli. Może coś się dopasuje lub dorobi 👍
